CMF系列:

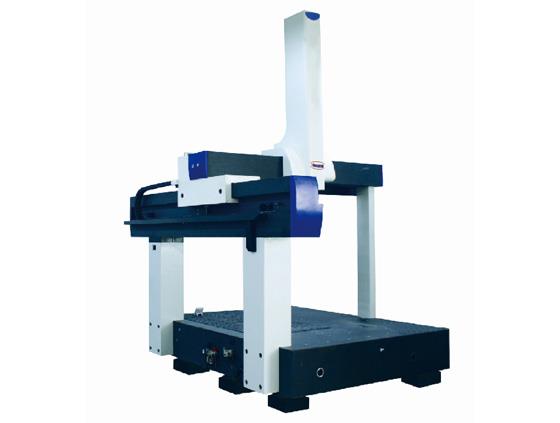

全自動三坐标測量儀
自主研發的一款快速檢測儀 。此款測量儀器彙聚瞭行業工程師多年的技術結晶，測量簡單,速度快；取代瞭傳統測量領域的繁鎖操作模式，減少人爲操作誤差，使産品測量更加精準高效.
升級擴展選項 ：光學影像測量；激光測量，白光測量系統.
儀器型号/儀器參數 | CMF564 | CMF686 | CMF1086 | CMF12108 | CMF15108 | CMF201008 | CMF251210 | |
儀器重量/kg | ||||||||
外型尺寸L*W*H | ||||||||
測量範圍 | X | 500 | 600 | 800 | 1000 | 1000 | 1000 | 1200 |
Y | 600 | 800 | 1000 | 1200 | 2000 | 2000 | 2500 | |
Z | 400 | 600 | 600 | 800 | 800 | 800 | 1000 | |
工作台 | 大理石台面 | |||||||
玻璃台面 | ||||||||
承重 | 500kg | 800kg | 1000kg | 1000kg | 1500kg | 1800kg | 1800kg | |
傳動機構 （手動） | 導軌 | 高精密交叉導軌 | ||||||
絲杆 | 精密光杆傳動（可快速移動） | |||||||
影像及測量系統 | CCD | 高分辨率彩色CCD | ||||||
物鏡 | 自動變倍物鏡0.7-4.5X連續變倍 | |||||||
總放大倍率 | 視頻放大倍率 ：23-135X | |||||||
工作距離 | 87mm | |||||||
封閉式光珊分辨率 | 0.0001mm | |||||||
測量精度 | X、Y精度：1.6+L/250 Z軸精度:≤2.8+L/200 | |||||||
照明光源 | 三環八區表面光底部平行光 | |||||||
工作電源 | 220v±10%（AC） 50Hz （注：需有電阻≤4Ω接地線） | |||||||
工作環境 | 溫度：18~24℃、相對濕度 ：30~75%、遠離振源 | |||||||
适用行業廣泛：汽車、電子、網闆、線路闆、大型面闆、手機平闆、塑膠、五金模具、精密機械等。
