超大型CNC系列:

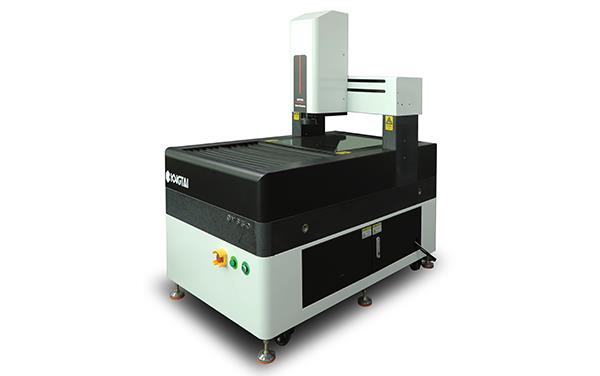

自動3D光學影像測量儀
超大型CNC龍門影像測量儀專業爲大尺寸檢測而設計，採用移動橋架式結構，彙聚瞭先進的設計理念 ，嚴格的生産流程及标準的品質管控；保證機台的精度及穩定性
升級擴展選項：英國RENISHAW接觸式測頭；激光測量，白光測量系統
儀器型号/儀器參數 | CNC800 | CNC1000 | CNC1200 | CNC1500 | CNC1800 | CNC200 | CNC25000 | |
儀器重量/kg | ||||||||
外型尺寸L*W*H | ||||||||
測量範圍 | X | 800 | 1000 | 1200 | 1500 | 1800 | 2000 | 2500 |
Y | 600 | 800 | 1000 | 1200 | 1500 | 1500 | 1500 | |
Z | 200 | 200 | 200 | 200 | 200 | 200 | 200 | |
工作台 | 大理石台面 | |||||||
玻璃台面 | ||||||||
承重 | 30kg | 30kg | 30kg | |||||
傳動機構 （手動） | 導軌 | 高精密交叉導軌 | ||||||
絲杆 | 精密光杆傳動（可快速移動） | |||||||
影像及測量系統 | CCD | 高分辨率彩色CCD | ||||||
物鏡 | 自動變倍物鏡0.7-4.5X連續變倍 | |||||||
總放大倍率 | 視頻放大倍率：23-135X | |||||||
工作距離 | 87mm | |||||||
封閉式光珊分辨率 | 0.0001mm | |||||||
測量精度 | X、Y精度：1.6+L/250 Z軸精度:≤2.8+L/200 | |||||||
照明光源 | 三環八區表面光底部平行光 | |||||||
工作電源 | 220v±10%（AC） 50Hz （注：需有電阻≤4Ω接地線） | |||||||
工作環境 | 溫度：18~24℃、相對濕度：30~75%、遠離振源 | |||||||
适用行業廣泛：汽車 、電子 、網闆、線路闆、大型面闆、手機平闆、塑膠、五金模具、精密機械等。
工廠設備
 |  |  |
資質證書
 |  |  |
